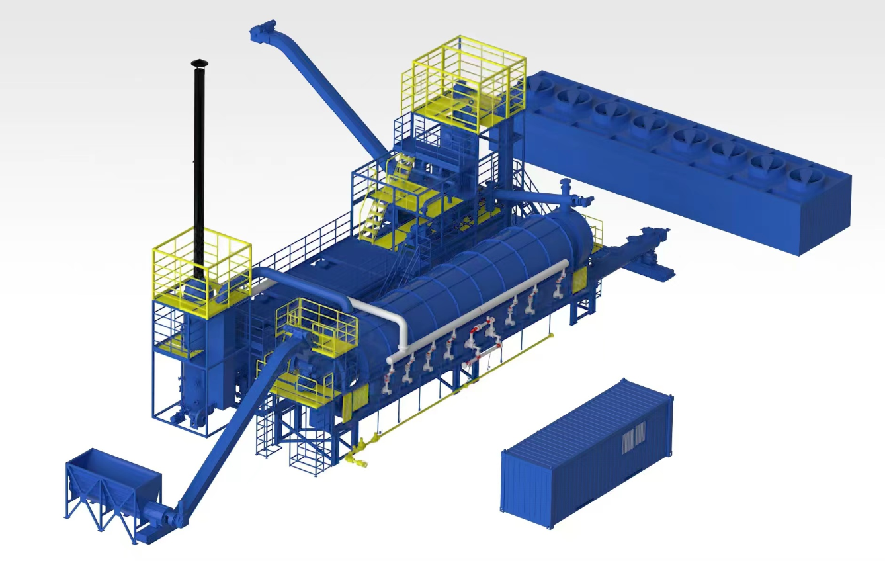

含油污泥處理 連續回轉式熱脫附成套設備處理流程



固相處理流程

原料經預處理后經過進料系統輸送給熱脫附裝置，在熱脫附爐中經過間接加熱升溫到400-600℃，并維持至反應終了，然后經過出料系統排出，經過冷渣機冷卻后輸送至出料堆場。



氣相處理流程

原料熱脫附產生的混合蒸汽通過引風機抽提，依次經過洗滌塔和氣液分離裝置去除其中的油、灰、水霧、氣體隨后經過不凝氣緩沖罐進入燃燒器。氮氣保護系統提供氮氣保護，防止空氣混入熱脫附系統中造成危險。

天然氣經管路送入燃燒器內，與助燃空氣燃燒，產生的熱風進入熱脫附系統，與原料間接熱交換，換熱降溫后的熱風再經煙囪排至大氣。



液相處理流程

噴淋洗滌后形成的含油污水，通過除油系統去除大部分浮油，廢水再進入后續裝置去除懸浮物，進入緩沖水箱，由循環泵提升至冷卻系統降溫后，作為噴淋水重新進入洗滌塔。儲油系統收集回收的浮油被泵收至油箱，進行儲存定期外運。廢水處理過程中，沉淀在設備底部的污泥，被排入底泥油泥箱，定時轉運至原料場處置。
