用途
KD系列盾構泥水分離系統是模塊系統結構。該系統是為處理常見施工技術中使用的各種泥漿而設計的。
應用
1. 護壁樁和隔水墻的泥漿抓斗工程
2. 深鉆
3.掘進
4.骨料加工
5.礦業

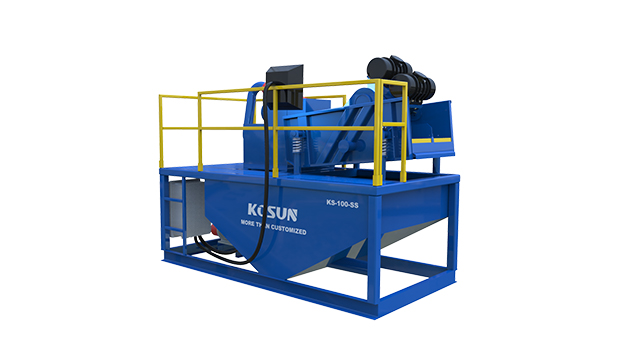

KD-D110016分離系統
KD-D110016系統配備除砂旋流器和細目振動篩。
泥漿經過粗篩進入除砂模塊，配有直徑為12”旋流器的泵組可清除泥漿中的砂子。
KD-2250-30 分離系統
KD-2250-30系統由配備除砂旋流器的KD-2250-30除砂模塊、細振篩和一組用于隨后細微顆粒分離的除泥旋流器組成。
泥漿經過粗篩進入除砂模塊，配有一個直徑為18”旋流器的泵組可清除泥漿中的砂子；配有三個直徑為6”旋流器的除泥泵組，可依照要求進行隨后的精細分離。

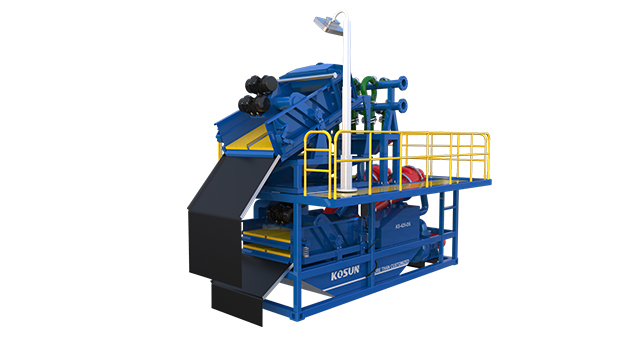

KD-2245-30分離系統
KD-2425-30系統由KD-C1A粗振篩模塊、KD-D242526除砂模塊及KD-S020063除泥模塊組成，粗振篩模塊配備用于清除大顆粒的粗篩網，除砂模塊配備兩個除砂旋流器和一個細目振動篩，除泥模塊用于隨后細微顆粒的分離。
泥漿經過粗振篩落入收集箱，然后通過連接槽被輸送至除砂模塊，該除砂泵組配有兩個直徑為18”的旋流器，可清除泥漿中的砂子；配有六個直徑為6”旋流器的除泥泵組，可依照要求進行隨后的精細分離。

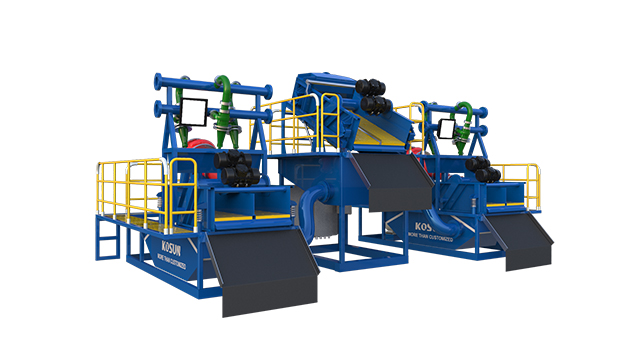

KD-1500-30分離系統
KD-1500-30系統由LS604粗振篩模塊、兩套KD-2250-30除砂模塊及一組除泥旋流器組成，粗振篩模塊配備用于清除大顆粒的粗篩網，除砂模塊配備一個除砂旋流器和一個細目振動篩，除泥旋流器用于隨后細微顆粒的分離。
泥漿經過粗振篩落入收集箱，然后被分開，通過兩個連接管被輸送至兩套除砂模塊，該除砂泵組配有一個直徑為18”的旋流器，可清除泥漿中的砂子；配有三個直徑為6”旋流器的除泥泵組，可依照要求進行隨后的精細分離。
| KD系列分離系統 | ||||
| 系統型號 | KD-D110016 | KD-2250-30 | KD-2425-30 | KD-1500-30 |
| 粗模塊型號 | KD-CIA | KD-CIA | ||
| 除砂器模塊型號 | KD-D110016 | KD-D225016 | KD-D242526 | KD-D125016 |
| 除泥模塊型號 | KD-S020033 | KD-S020063 | KD-S020033 | |
| 系統處理量（m3/h) | 100 | 250 | 425 | 500 |
| 罐體容積(m3) | 1.8 | 2.3 | 2.8 | 4.6 |
| 外形尺寸 | 3000*1800*2700 | 4050*1600*3500 | 5570*2200*4600 | 7600*4050*3900 |
| 重量 | ||||
| 粗振動篩型號 | - | - | LS604 | LS604 |
| 篩網總面積(m2) | 2.4 | 2.4 | ||
| 功率 | 1.86*2 | 1.86*2 | ||
| 篩面調整范圍(。） | -5~+25 | -5~+25 | ||
| 振動強度(G) | 7.5 | 7.5 | ||
| 細振動篩型號 | - | - | LS608-U-L | LS604-L/2 |
| 篩網總面積(m2) | 4.8 | 2.4 | ||
| 功率 | 1.86*2 | 1.86*2 | ||
| 篩面調整范圍(。） | -5~+1 | -5~+1 | ||
| 振動強度(G) | 6.3 | 7.5 | ||
| 組合振動篩型號 | LS424-L/2 | LS608-U/2-L | - | - |
| 篩網總面積(m2) | 1.27 | 4.8 | ||
| 功率 | 1.5*2 | 1.86*2 | ||
| 篩面調整范圍(。） | 6 | -5~+1 | ||
| 振動強度(G) | 7 | 6.3 | ||
| 除砂旋流器規格x數量 | 12"×1pc | 18"×1pc | 18"×2pcs | 18"×2pcs |
| 除泥旋流器規格x數量 | 6"×3pcs | 6"×6pcs | 6"×6pcs | |
| 砂礫泵型號 | SLB43-22 | SLB46-55 | SLB68-75 | SLB46-55 |
| 功率 | 22kw | 55kw | 75kw | 55kw |
| 砂泵型號 | CP68-45 | CP68-55 | CP68-45 | |
| 功率 | 45kw | 55kw | ||
